HBV-Verbinder von Eurotec für Tragwerksplanung & Sanierung

Effiziente Tragwerksertüchtigung mit Holz-Beton-Verbundschrauben im Neubau und Bestand

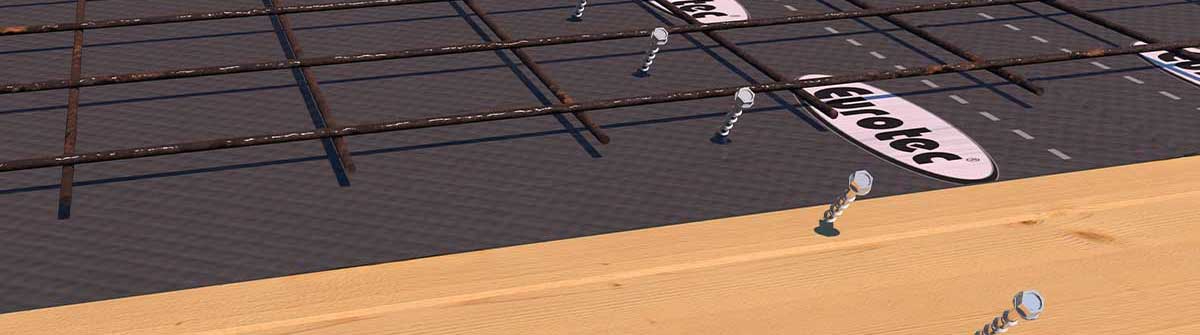

Spezielle Holz-Beton-Verbundschrauben stellen eine der effizientesten Lösungen zur Tragwerksertüchtigung von Geschossdecken sowohl im Neubau als auch in der Bestandssanierung dar. Sie stellen eine kraftschlüssige Verbindung zwischen den Baustoffen Holz und Beton sicher und tragen wesentlich zur Steigerung der Trag- und Steifigkeit des Gesamtsystems bei.

Wir bieten hierfür zugelassene Verbindungsmittel gemäß ETA-16/0864 an: die Holzbetonverbundschrauben TCC-II 7,3 und TCC-II 9. Ihre charakteristische Verzahnungsgeometrie ermöglicht eine form- sowie kraftschlüssige Verankerung im Beton und die speziell ausgeformte Kopfform sorgt für einen optimierten Formschluss mit der Betonschicht.

Beispielausführung: TCC-II 9 x 230 mm bei 10 m Deckenspannweiten

Die Holzbetonverbundschraube TCC-II aus unserem Sortiment mit einem Durchmesser von 9 mm und einer Länge von 180 mm hat sich jahrelang als zuverlässige Lösung in genau diesem Baubereich etabliert. Eine längere Variante würde jedoch einen deutlichen Vorteil für Elemente mit großen Spannweiten bieten und die vollen Potenziale in Bezug auf Auszug- und Steifigkeitseigenschaften ausschöpfen.

Die nachfolgende Darstellung betrachtet beispielhaft eine Deckenspannweite von 10 m mit Trägern aus Brettschichtholz GL24h in den Abmessungen 480 x 160 mm, die im Abstand von 1 m verlegt und mit einer 30 mm starken OSB-Schicht sowie einer 60 mm dicken Stahlbetonschicht bedeckt sind. Die Lasten betragen 3,9 kN/m² als Dauerlast und 2,0 kN/m² als Nutzlast innerhalb der Nutzungsklasse 1. Die Holzbetonverbundschraube TCC-II in der Ausführung 9 x 180 mm erfüllt die statischen Nachweise mit 96 Schrauben pro Träger, angeordnet in zwei Reihen.

Die Berechnung mit der demnächst verfügbaren Version
des Verbinders 9 x 230 mm zeigt eine Reduktion der benötigten Schraubenanzahl um etwa 40 %.
